在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。

渦街流量計是根據卡門渦街原理(Kármán Vortex Street)測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。

渦街流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關，可用下式表示：

式中:為旋渦的釋放頻率，單位為Hz；v為流過旋渦發生體的流體平均速度，單位為m/s；d為旋渦發生體特征寬度，單位為m；Sr為斯特勞哈爾數（Strouhal number），無量綱，它的數值范圍為0.14－0.27。

St是雷諾數的函數，。

當雷諾數Re在范圍內，St值約為0.2。在測量中，要盡量滿足流體的雷諾數在，此時旋渦頻率。

由此，通過測量旋渦頻率就可以計算出流過旋渦發生體的流體平均速度v，再由式可以求出流量q，其中A為流體流過旋渦發生體的截面積。

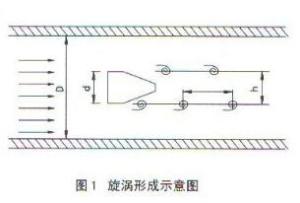

渦街流量計漩渦形成示意圖^[2]渦街流量計是應用卡門渦街原理和現代電子技術設計而制造的一種流量計，

旋渦的發生頻率與

流體的速度成正比，在一定條件下，符合下式：

f =St（式中f:旋渦發生頻率 v:流速 d:三角柱寬度）

流體旋渦對三角柱產生交替變化的壓力，由壓電信號傳感器檢測成電信號經前置放大器進行放大，

變成標準電信號輸出。

VA

型系列渦街流量計可以對廣泛的氣體

（包括蒸汽）

和液體進行容積計量，

配接流量積算儀和溫度、壓力傳感器可進行質量運算及各種參數顯示。

結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

安裝簡單，維護十分方便。

檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

輸出是與流量成正比的脈沖信號，無零點漂移，精度高。

測量范圍寬，量程比可達1：10。

壓力損失較小，運行費用低，更具節能意義。

在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。

應用范圍廣，蒸汽、氣體、液體的流量均可測量。

檢定周期為二年。

LUGB型渦街流量傳感器應用內徑范圍為25-300mm（滿管式），KTLUI型插入式渦街流量傳感器應用內徑范圍為350-1200mm(插入式),滿管式測量液體精度為1%，測量蒸汽和氣體精度為1.5%，插入式測量液體精度為2%，測量蒸汽和氣體精度為2.5%，被測介質溫度為-20~150℃、-40~250℃、+100~350℃（僅管式），輸出信號為三線制電壓脈沖，三線制4-20mA、二線制4-20mA。
